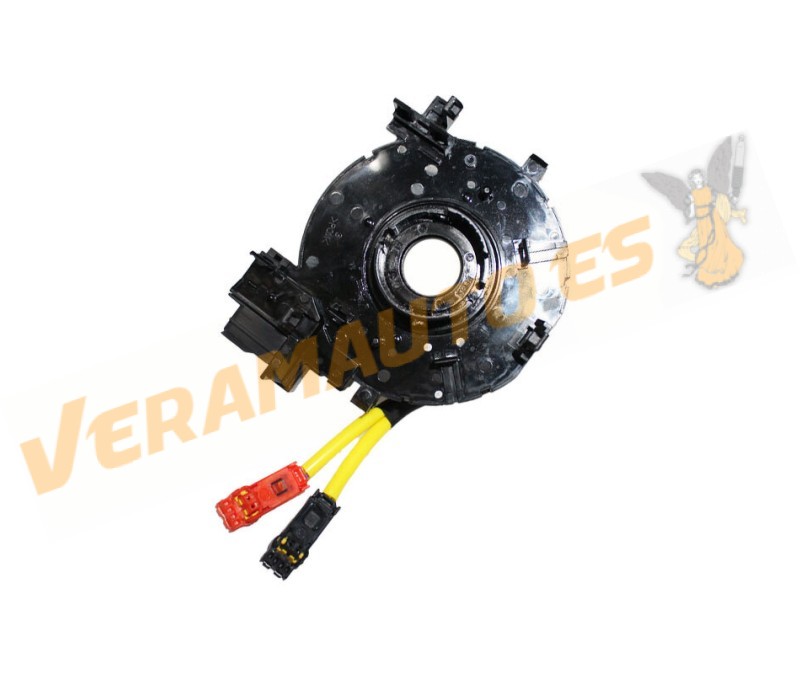

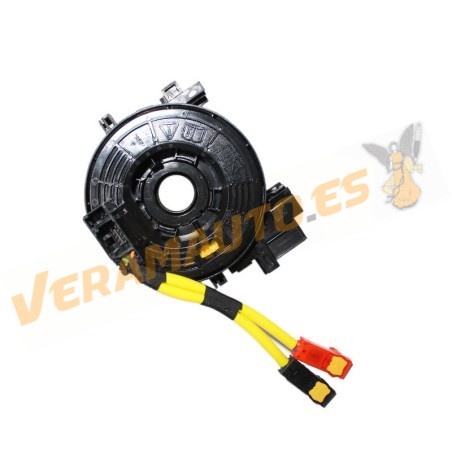

Anillo Muelle espiral airbag Toyota Camry (V5) De 2011 a 2018 | OEM Similar 8430609020 | 8430609030 | 8430706090

Descripción del Producto:

Anillo Muelle espiral airbag Toyota Camry (V5) De 2011 a 2018 | OEM Similar 8430609020 | 8430609030 | 8430706090

3 Conexiones a Airbag Volante: 1 Conexión de 12 Pines + 1 Cable negro de 2 Pines + 1 Cable naranja de 2 Pines

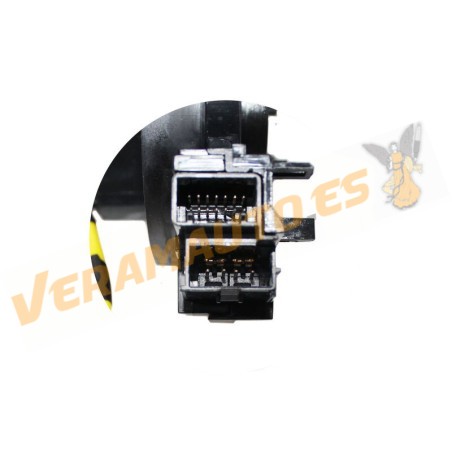

2 Conexiones a Instalación de Vehículo: 1 Conexión de 12 Pines + 1 Conexión de 4 Pines y  Terminal

Referencia:

T36052

Referencia OEM Similar:

8430609020 | 8430609030 | 8430706090

Lado De Montaje:

Barra de Dirección

Modelos Compatibles:

Toyota

CAMRY (XV50) de | 2011 | 2012 | 2013 | 2014 | 2015 | 2016 | 2017 |

Otras Especificaciones:

3 Conexiones a Airbag Volante: 1 Conexión de 12 Pines + 1 Cable negro de 2 Pines + 1 Cable naranja de 2 Pines

2 Conexiones a Instalación de Vehículo: 1 Conexión de 12 Pines + 1 Conexión de 4 Pines y  Terminal

Comprobar compatibilidad con referencia original y archivos adjuntos en parte inferior

ESTE COMPONENTE ELÉCTRICO CARECE DE GARANTÍA Y DEVOLUCIÓN

INSTRUCCIONES DE MONTAJE

Necesario consultar el manual de taller del vehículo para efectuar las operaciones de servicio especializadas de esta pieza.

En caso de no disponer del manual de servicio o de no poseer las capacidades necesarias para instalar esta pieza, se recomienda recurrir a un técnico especializado.

Leer y seguir atentamente todas las instrucciones y prestar atención a todas las advertencias y alertas citadas en el manual del vehículo.

Los sistemas de airbag están somentidos a la legislación relativa a explosivos vigente en cada país. Deben respetarse las siguientes instrucciones de seguridad al manipularlos:

-Parar el motor, desconectar la batería y esperar que se borre la memorias del calculador electrónico (10 minutos como mínimo). Poner en marcha el motor y comprobar que el tablero de instrumentos no se encienda.

-Desconectar el módulo de airbag antes de cualquier intervención en el circuito eléctrico del vehículo (ohmímetro, instrumentos de medida, etc)

-Manipular los módulos airbag con precaución (evitar golpes, mantener libre el espacio de apertura y almacenar los módulos airbag hacia arriba)

-Nunca desmontar el módulo o conectar una aparato de medidas sobre el mismo módulo.

-El montaje y desmontaje del anillo para airbag debe llevarse a cabo en la posición central (la dirección de los neumáticos debe estar en la posición de marcha en línea recta) y el volante en posición totalmente centrada.

El anillo se suministra en la posición central y se asegura con un pasador, el perno se debe liberar tras el montaje, liberando el muelle.

El muelle no debe ser liberado antes de su colocación bajo ningún concepto, de lo contrario, al ser liberado antes del montaje, el muelle quedará distorsionado de antemano siendo muy probable que se desprenda durante la operación y quede inutilizado.

En caso de precisar Recentraje, seguir las siguientes instrucciones (válida para la mayoría de referencias):

Girar rotor en sentido anti-horario (izquierda) hasta tope. Girar aproximadamente 3.0 vueltas en sentido horario (derechas) hasta alinear las marcas del rotor.

- ANILLO CONTACTOR CARRETE AIRBAG ROSCO ESPIRAL -

El cable espiral representa la unión entre la rígida columna de dirección y el volante móvil. Permite asegurar la comunicación entre la unidad de control del airbag y el generador de gas durante el movimiento giratorio del volante. La lámina conductora va enrollada de tal manera que es capaz de seguir el movimiento giratorio de 2,5 giros en cada dirección.

Es importante ser muy cuidadoso a la hora de montar o desmontar este cable espiral. Deberá garantizarse que la dirección se encuentre en la posición central y que las ruedas también se encuentran rectas. Si se ha desmontado el cable espiral, no podrá volver a enrollarse.
